Diagnostický skener OBD2 V410

Diagnostický skener OBD2 V410

Profesionálny káblový diagnostický skener OBD2 V410 určený na rýchlu a presnú diagnostiku vozidiel so systémom OBD2. Má podsvietený LCD displej, samostatné ovládacie tlačidlá a napája sa priamo z diagnostickej zásuvky vozidla.

Funkcie:

• čítanie diagnostických chybových kódov
• mazanie diagnostických chybových kódov
• samostatné tlačidlo DTC pre diagnostické kódy
• pri vozidlách s viacerými riadiacimi modulmi umožňuje výber modulu, z ktorého sa majú údaje načítať; medzi najčastejšie patria PCM a TCM
• nastavenie jazyka
• voľba metrických alebo imperiálnych jednotiek
• nastavenie kontrastu LCD displeja

Podporované značky:

Modely vyrábané od roku 2003 až dodnes:

• Acura, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Buick, Cadillac, Chevrolet, Chrysler, Daewoo, Daihatsu, Dodge, Ford, Jaguar, Jeep, Lamborghini, Land Rover, Lincoln, Mercedes, Mini, Opel, Porsche, Saab, Seat, Škoda, Smart, Volkswagen, Volvo

Modely vyrábané od roku 2006 až dodnes:

• Citroën, Dacia, Fiat, Lancia, Peugeot, Renault

Modely vyrábané od roku 2005 až dodnes:

• Honda, Hyundai, Infiniti, Isuzu, KIA, Mazda, Mitsubishi, Nissan, SsangYong, Subaru, Suzuki, Toyota

Podporované protokoly:

• SAE J1850 PWM (41,6kbaud)
• SAE J1850 VPW (10,4kbaud)
• ISO 9141-2 (5 baud init, 10,4kbaud)
• ISO 14230-4 KWP (5 baud init, 10,4kbaud)
• ISO 14230-4 KWP (fast init, 10,4kbaud)
• ISO 15765-4 CAN (11-bit ID, 500kbaud)
• ISO 15765-4 CAN (29-bit ID, 500kbaud)
• ISO 15765-4 CAN (11-bit ID, 250kbaud)
• ISO 15765-4 CAN (29-bit ID, 250kbaud)

Technické údaje:

• displej: podsvietený LCD, 128×64px
• napájanie: 8–15V z vozidla
• prevádzková teplota: 0–60°C
• teplota skladovania: −20–70°C
• rozmery zariadenia: 155×85×25mm
• hmotnosť: 0,198kg
• dostupné jazyky: CZE, SLO, ENG, SPA, FRE, ITA, RUS, GRE, UKR, POR, PL

Ovládanie:

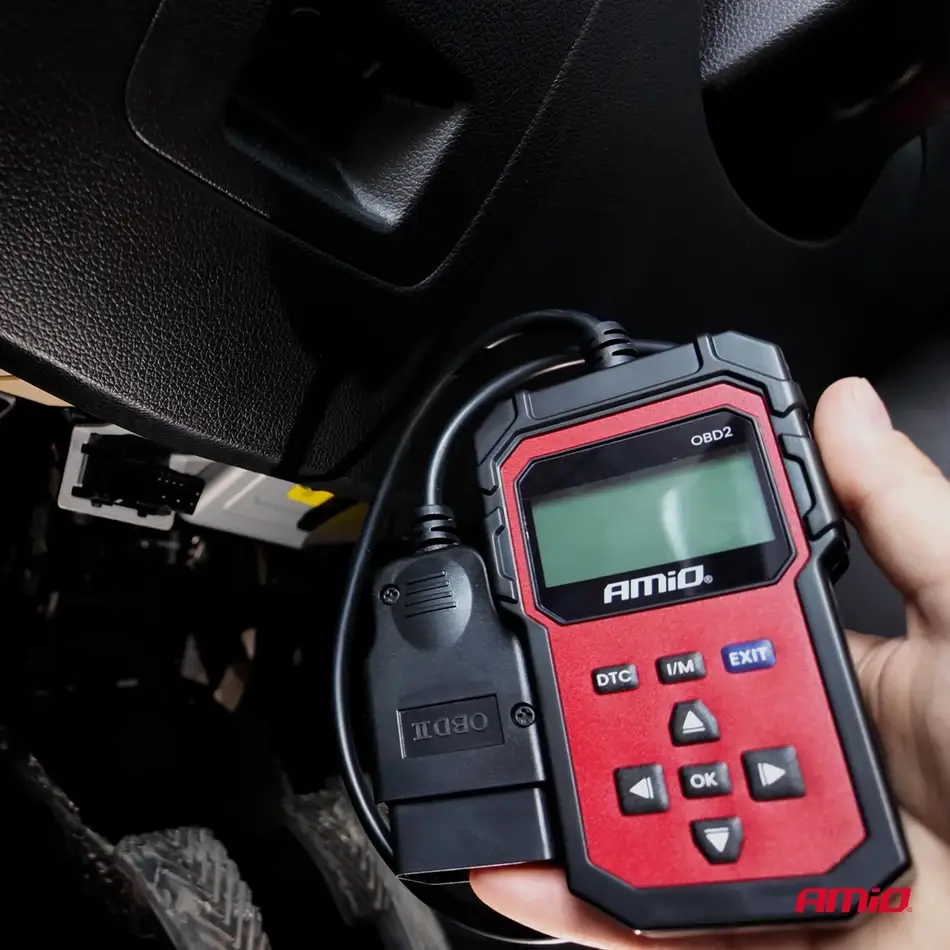

• diagnostický kábel spája skener s diagnostickou zásuvkou vozidla
• LCD displej zobrazuje výsledky testov
• tlačidlo DTC slúži na prístup k diagnostickým kódom
• smerové tlačidlá slúžia na pohyb v menu
• tlačidlo OK slúži na potvrdenie voľby a tlačidlo výstupu na návrat

Postup pripojenia:

1. vypnite zapaľovanie
2. nájdite 16-pinový diagnostický konektor DLC
3. pripojte OBD2 kábel k diagnostickému konektoru vozidla
4. zapnite zapaľovanie; motor môže byť vypnutý alebo bežiaci

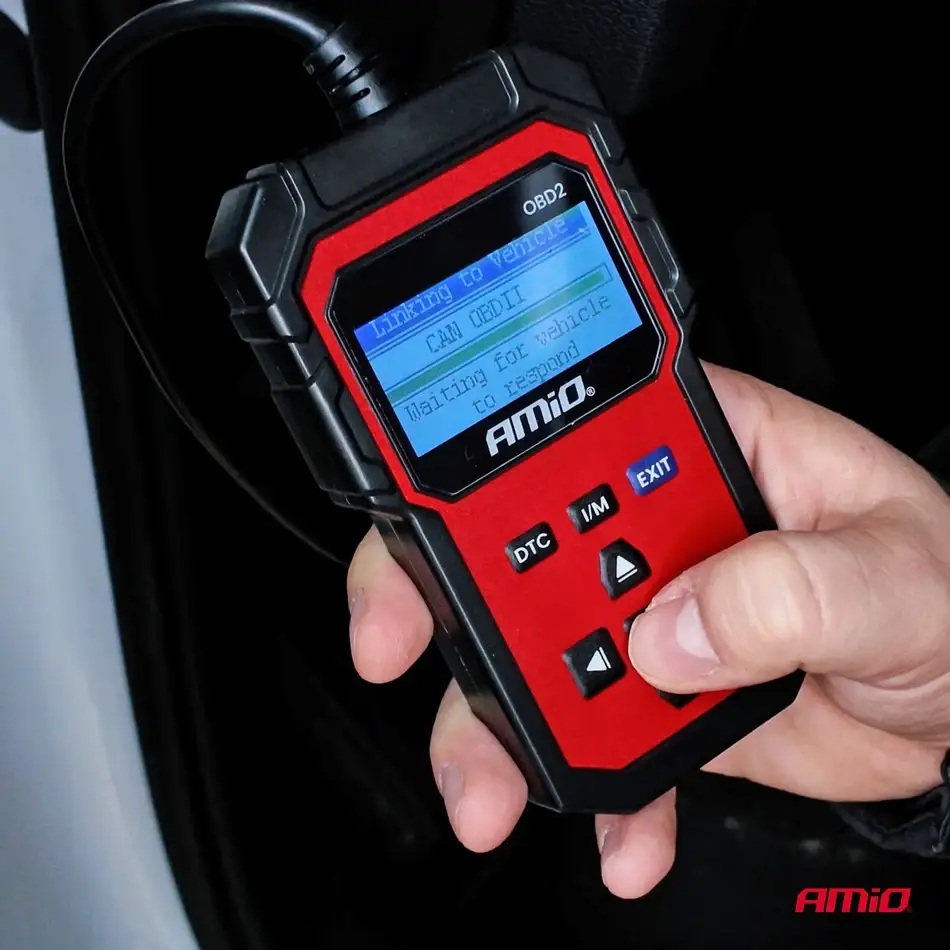

5. vstúpte do diagnostického menu a počkajte na automatické rozpoznanie protokolu vozidla
6. ak sa zobrazí chyba pripojenia, skontrolujte zapaľovanie, pripojenie konektora a kompatibilitu vozidla so štandardom OBD2; potom vypnite zapaľovanie približne na 10 sekúnd a skúste pripojenie zopakovať

Súčasť balenia:

• diagnostický skener

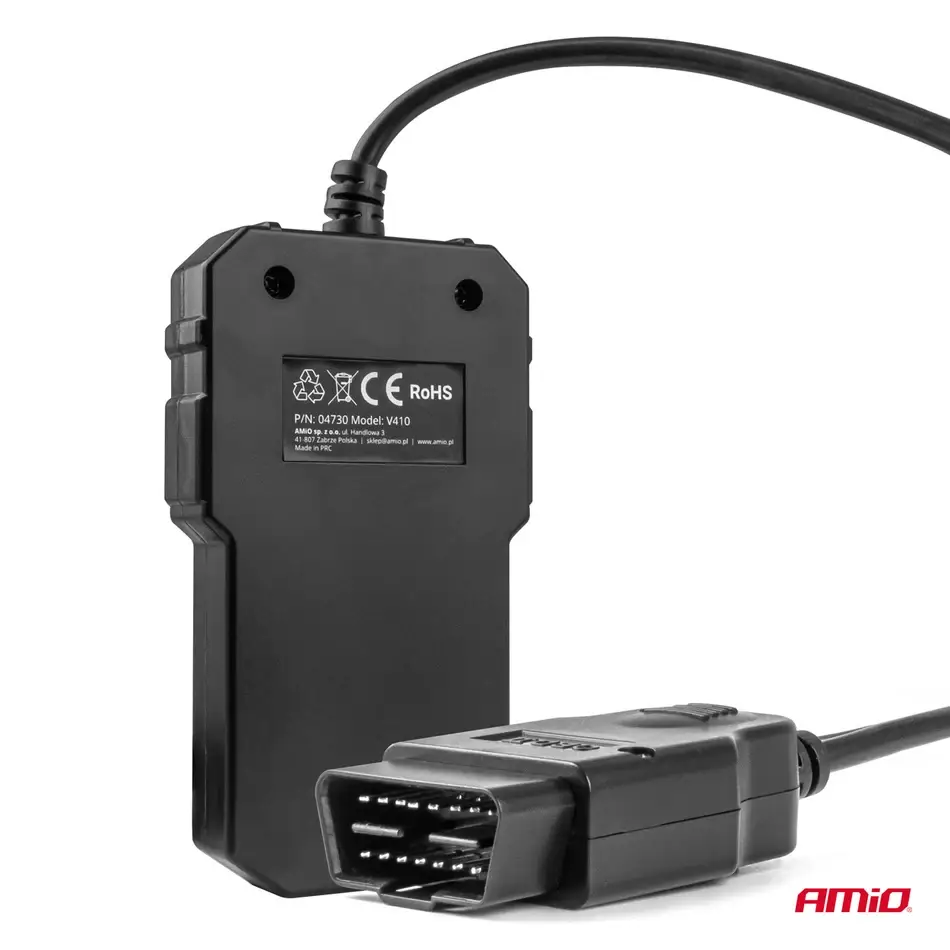

• OBD2 kábel na napájanie a komunikáciu s vozidlom
• návod na použitie

Upozornenie: Diagnostické zariadenie nepripájajte ani neodpájajte pri zapnutom zapaľovaní alebo bežiacom motore. Diagnostiku vykonávajte na bezpečnom a dobre vetranom mieste.
