Diagnostický skener OBD2 MS309

Diagnostický skener OBD2 MS309

Profesionálny káblový diagnostický skener OBD2 určený na rýchlu diagnostiku vozidiel vybavených štandardom OBD2. Podporuje bežne používané komunikačné protokoly osobných automobilov a ľahkých úžitkových vozidiel a je napájaný priamo z diagnostickej zásuvky vozidla.

Funkcie:

• čítanie diagnostických chybových kódov
• mazanie diagnostických chybových kódov

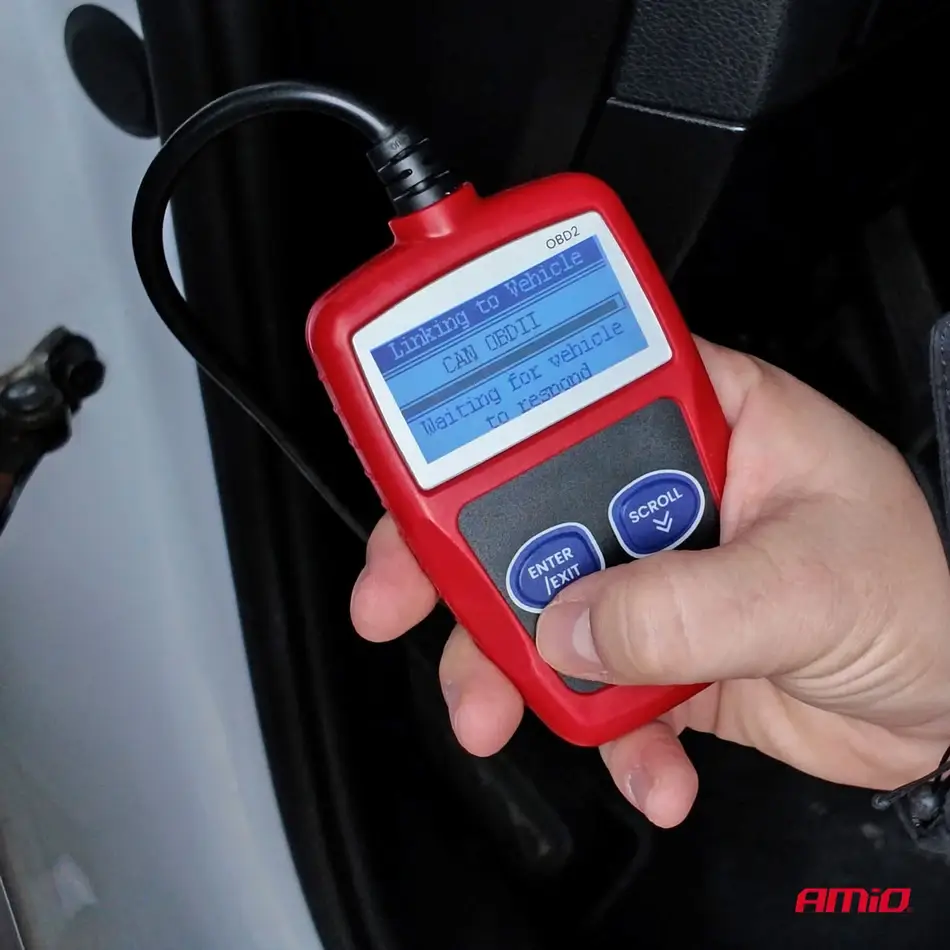

• zobrazenie menu a výsledkov diagnostiky na podsvietenom LCD displeji
• pri vozidlách s viacerými riadiacimi modulmi umožňuje výber modulu, z ktorého sa majú údaje načítať; medzi najčastejšie patria PCM a TCM
• zobrazenie čakajúcich diagnostických kódov pomocou symbolu PD
• zobrazenie čísla riadiaceho modulu, z ktorého boli údaje získané

Podporované značky:

Modely vyrábané od roku 2003 až dodnes:

• Acura, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Buick, Cadillac, Chevrolet, Chrysler, Daewoo, Daihatsu, Dodge, Ford, Jaguar, Jeep, Lamborghini, Land Rover, Lincoln, Mercedes, Mini, Opel, Porsche, Saab, Seat, Škoda, Smart, Volkswagen, Volvo

Modely vyrábané od roku 2006 až dodnes:

• Citroën, Dacia, Fiat, Lancia, Peugeot, Renault

Modely vyrábané od roku 2005 až dodnes:

• Honda, Hyundai, Infiniti, Isuzu, KIA, Mazda, Mitsubishi, Nissan, SsangYong, Subaru, Suzuki, Toyota

Podporované protokoly:

• SAE J1850 PWM (41,6kbaud)
• SAE J1850 VPW (10,4kbaud)
• ISO 9141-2 (5 baud init, 10,4kbaud)
• ISO 14230-4 KWP (5 baud init, 10,4kbaud)
• ISO 14230-4 KWP (fast init, 10,4kbaud)
• ISO 15765-4 CAN (11-bit ID, 500kbaud)
• ISO 15765-4 CAN (29-bit ID, 500kbaud)
• ISO 15765-4 CAN (11-bit ID, 250kbaud)
• ISO 15765-4 CAN (29-bit ID, 250kbaud)

Technické údaje:

• displej: podsvietený LCD, 128×64px
• napájanie: 8–18V z vozidla
• prevádzková teplota: 0–60°C
• teplota skladovania: −20–70°C
• rozmery zariadenia: 110,3×69,5×20,2mm
• čistá hmotnosť: 0,18kg
• dostupné jazyky: CZE, SLO, ENG, SPA, FRE, ITA, RUS, GRE, UKR, POR, PL

Ovládanie a pripojenie:

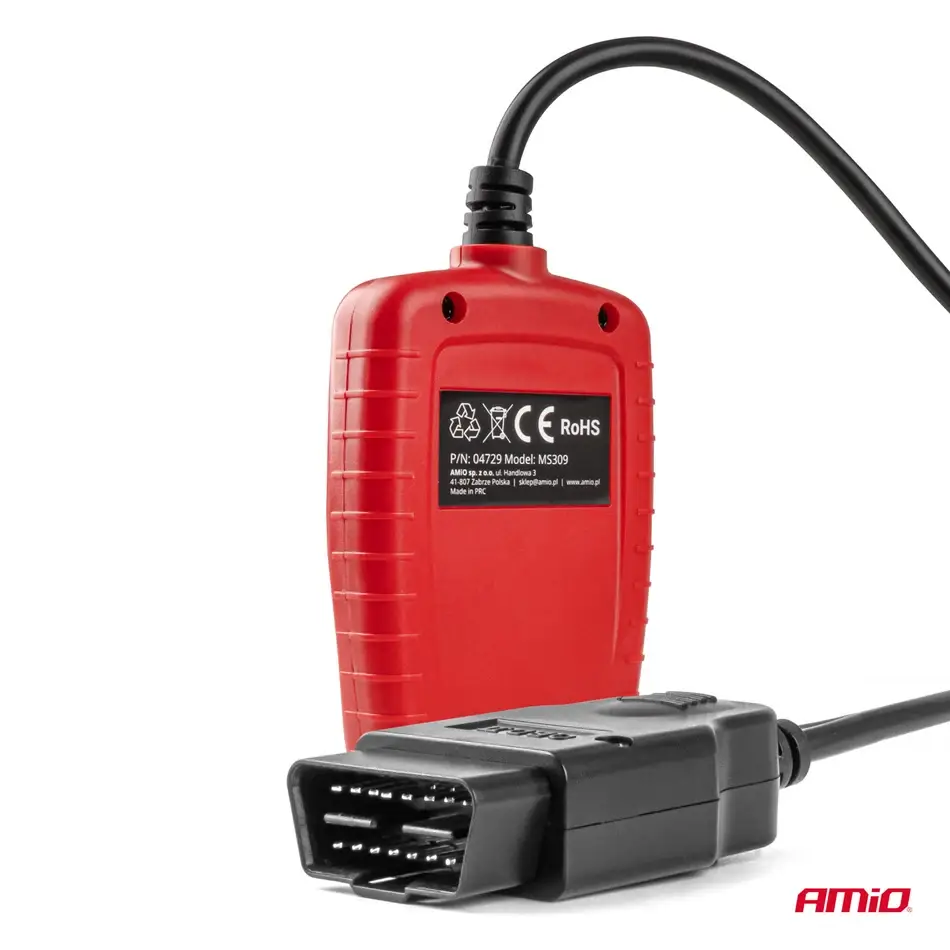

• OBD2 konektor spája skener s diagnostickou zásuvkou vozidla
• tlačidlo ESC slúži na návrat do predchádzajúceho menu
• tlačidlo posunu slúži na prechádzanie položiek menu a vstup do nastavení

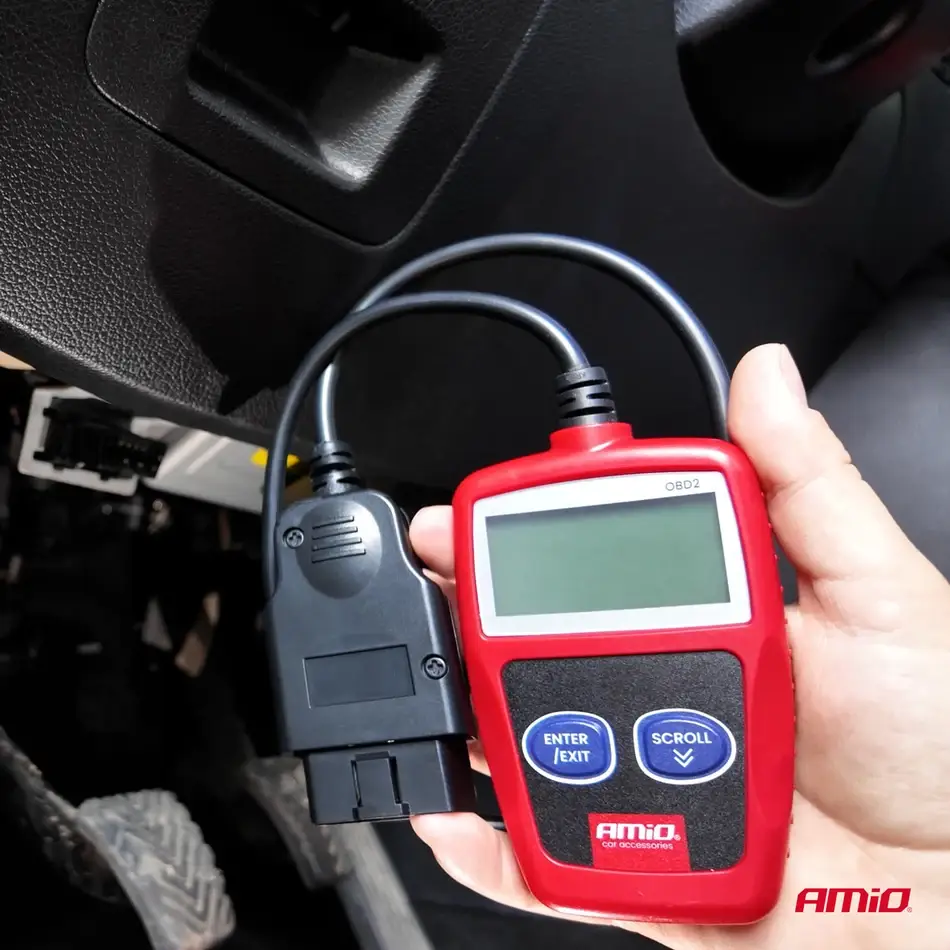

• pred pripojením skenera vypnite zapaľovanie, potom pripojte skener k 16-pinovému diagnostickému konektoru DLC a následne zapnite zapaľovanie
• ak sa spojenie s ECU nepodarí, skontrolujte zapnuté zapaľovanie, správne zasunutie konektora a kompatibilitu vozidla so štandardom OBD2

Súčasť balenia:

• diagnostický skener
• OBD2 kábel na napájanie a komunikáciu s vozidlom
• návod na použitie

Upozornenie: Diagnostické zariadenie nepripájajte ani neodpájajte pri zapnutom zapaľovaní alebo bežiacom motore. Diagnostiku vykonávajte na bezpečnom a dobre vetranom mieste.
